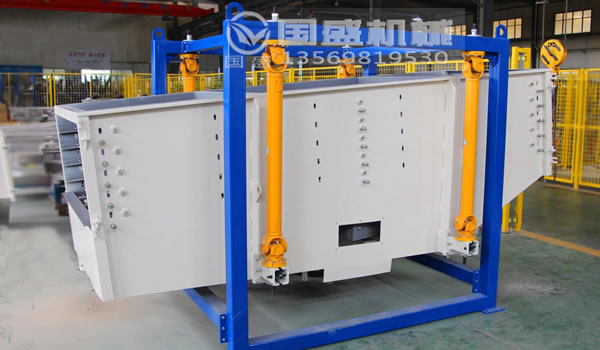

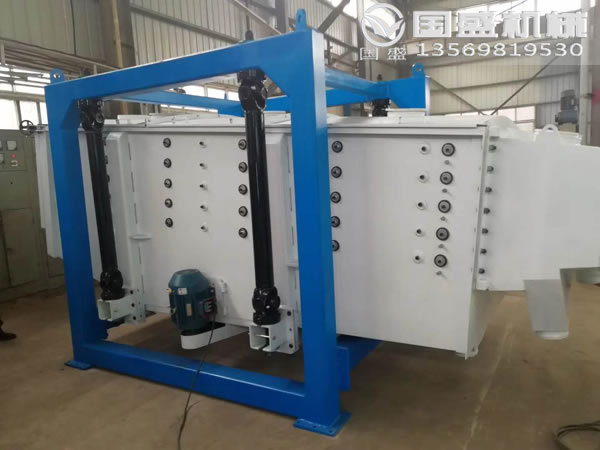

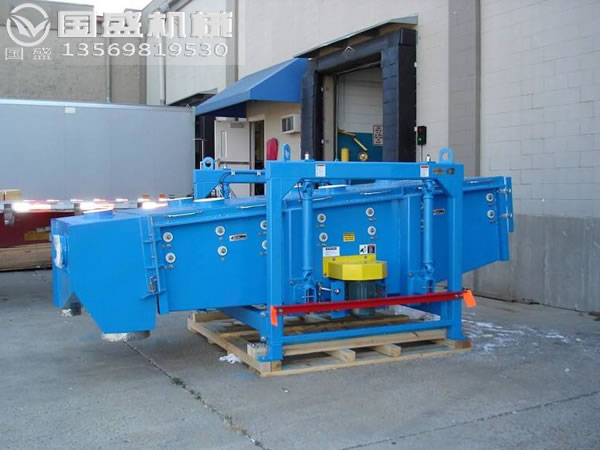

方形搖擺篩介紹
方形搖擺篩是一款多用途新型的高效篩分設備，通常適用于水泥、化肥、造紙或食品等行業，適合各種與顆粒、粉粒有關行業的干、濕式篩分。該設備的結構設計非常的巧妙，整個篩分過程幾乎接近手工篩分作業，可以將篩的平面圓周運動和簸的向上拋物運動相互結合起來，然后再通過對經向角和切向角的調整，從而改變物料在篩面上停留的時間和運動路線，較終達到較好的篩分效果，所以說該設備是模擬了人工篩分運動的有效原理，它的篩分精度、效率和篩網的使用壽命都是常規圓篩的5-10倍，它的上市受到了廣大客戶的一致好評和贊譽。
產品優勢
1.該設備采用全密閉結構，粉塵不飛揚并能將作業時的噪聲降到很低，符合環保要求。
2.振動電機采用進口普通電機做傳動源，引進德國技術，傳動方式仿人工式篩分。
3.方形搖擺篩采用柔和的搖擺形式進行篩分，可有效保護物料顆粒的原狀不被破壞，特別適用于易燃易爆易靜電的物料，比如毛料物質。
4.組合圓周、橢圓、直線三種運動方式，篩分效果好，適合多種物料篩分，篩分精度高，可以多層篩分和分級除雜，可以不同客戶的要求。
5.采用先進鋼絲繩吊掛式結構，保證了設備的運行更加平衡。
6.該設備配備了自動張緊和自動清潔的篩網安裝系統使篩網的利用率更高，使用壽命更長更換篩網工序更加簡便快捷。

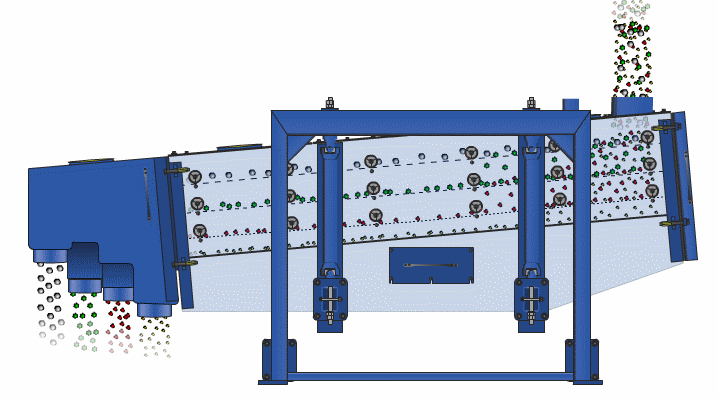

運動原理圖
方形搖擺篩的篩面是水平或微傾斜布置的，一般傾斜的角度為0到5度之間，當篩機正常啟動后，篩箱就會在慣性力的作用下作前后往復式運動，并帶動著篩面作周期性搖擺，物物料從中心到外緣在整個篩面上均勻分散，作平面回旋式運動，由此小于篩面孔徑的物料通過篩孔落到下物被成功分離排出，而較大顆粒的物料連續翻滾作跳躍式運動被運送到出口處，出口處是一個可調節的導向裝置，可有效控制物料的流量大小，并能控制物料在篩面上的停留時間，到此從而完成篩分工作。

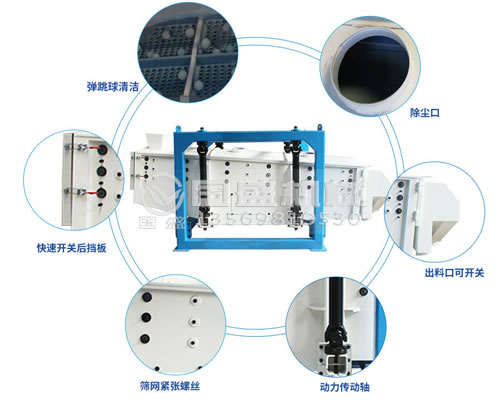

產品結構組成
方形搖擺篩主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成。
篩箱包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內；
驅動裝置包括驅動器、電動機、鎖緊套、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。本實用新型精細篩分機與現有篩分機相比具有結構先進實用、性能穩定可靠、安裝調試方便、制造費用低等優點。
技術參數
|
型號 |
有效篩分面積（m²） |
功率（KW) |
篩面傾角（º） |
層數 |
回轉頻次(r/min) |
篩箱行程 |
|
FYBS1030 |
3 |
3 |
5-8 |
1-5 |
180-260 |
25-60 |
|
FYBS1036 |
3.6 |
3 |
5-8 |
1-5 |
180-260 |
25-60 |
|
FYBS1230 |
3.6 |
4 |
5-8 |
1-5 |
180-260 |
25-60 |
|
FYBS1236 |
4.32 |
4 |
5-8 |
1-5 |
180-260 |
25-60 |
|
FYBS1530 |
4.5 |
5.5 |
5-8 |
1-5 |
180-260 |
25-60 |
|
FYBS1536 |
5.4 |
5.5 |
5-8 |
1-5 |
180-260 |
25-60 |
|
FYBS1830 |
5.4 |
7.5 |
5-8 |
1-5 |
180-260 |
25-60 |
|
FYBS1836 |
6.48 |
7.5 |
5-8 |
1-5 |
180-260 |
25-60 |
|
FYBS2030 |
6 |
7.5 |
5-8 |
1-5 |
180-260 |
25-60 |
如何更換更換篩網
1.在對方形搖擺篩進行周檢時，要將設備所有松動的螺栓進行緊固，尤其是激振器、篩面和支承裝置的螺栓要特別留意，而且嚴禁野蠻操作，防止損壞設備。
2.日常要仔細檢查設備三角帶的張緊程度，必要時適當張緊。
3.篩框是設備的重要部件，日常要多加留意主梁和全部橫梁的焊縫情況，全面保證焊縫嚴實，不會出現裂紋情況。
4.對篩網進行維護時，要對磨損嚴重的篩網進行更換，即使是新篩網， 也要每隔4-8h重新張緊一次，直到完全張緊為止。
客戶案例
-
-
加工物料：
生產能力：
設備配置：
查看詳情-
-
-
加工物料：
生產能力：

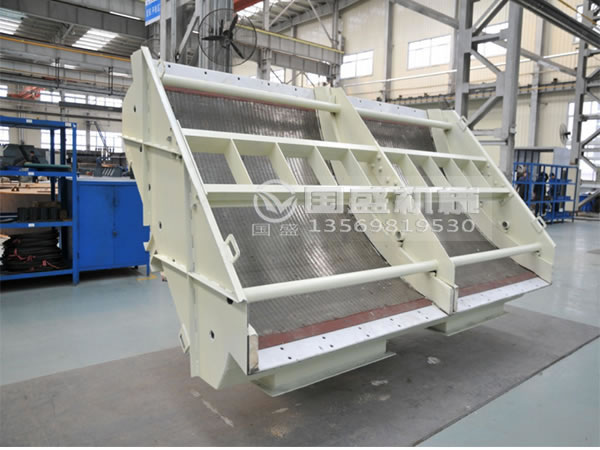

設備配置：弧形篩
